大地电磁测深曲线反演解释的任务是定量地求出实测视电阻率曲线所对应的地电断面参数，目前常用的是曲线自动拟合反演解释法。解释步骤和以前提及的相同，即首先给出一个初始模型参数，然后用其计算视电阻率理论曲线并和实测曲线进行对比，如果二者差别较大，则修改初始模型的参数，重新计算相应的理论曲线再作对比，直至实测曲线和理论曲线拟合最好，即二者之差满足给定的误差要求，这时理论曲线所对应的地电断面参数即为实测曲线的解释结果。
勘查使用的是高密度电阻率法里的温纳方式进行数据采集，温纳测量是在一条测线上同时做A-MN-B测深排列，其优点是抗干扰能力强，能清楚的显示高低阻异常体上的上下剖面。它的电极排列规律是：A，M，N，B（其中A，B是供电电极，M，N是测量电极），AM=MN=NB为一个电极间距，随着间隔系数n由n（MAX）逐渐减小到n（MIN），四个电极之间的间距也均匀收拢。该装置适用于固定断面扫描测量，其特点是测量断面为倒梯形。

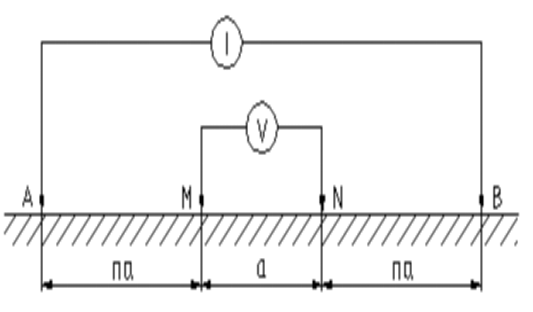

电极排列如图

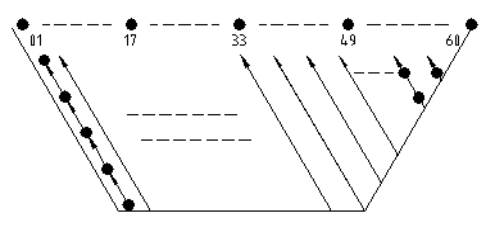

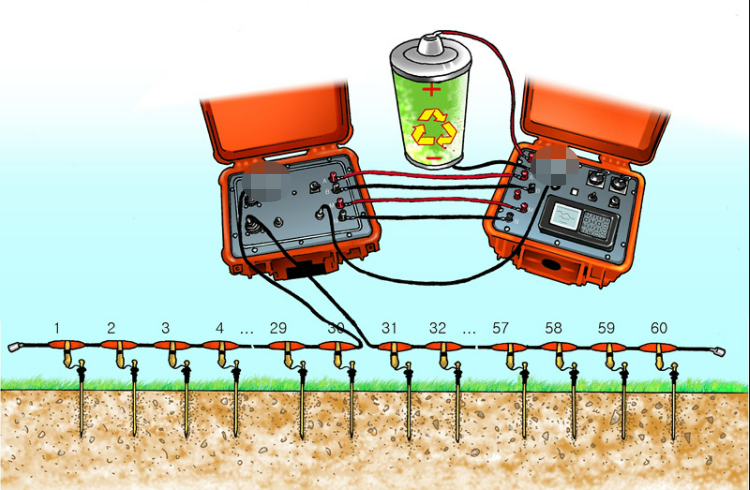

图1-1 高密度电阻率测量A-MN-B电极排列及测量示意图
采集方式为温纳法，温纳采集方法具有抗干扰能力强，能够清晰显示高低组上下剖面，适合分辨不同介质间电阻差异，分析含水变化情况。

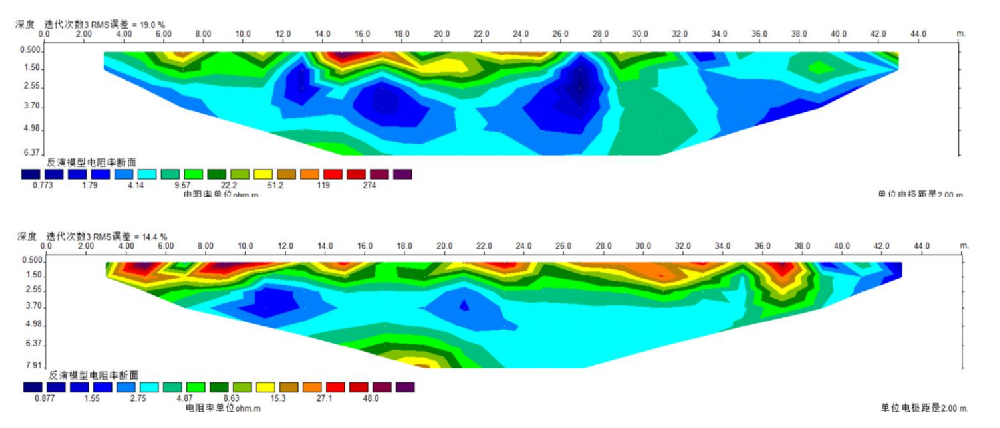

探测结果切面图
